(38)SMC TAKUMAR 1:4/45-125mm ZOOM & SMC PENTAX 1:4/45-125mm ZOOMの特許データについて

SMC TAKUMAR 1:4/45-125mm & SMC PENTAX 1:4/45-125mm ZOOMの特許データについて

SMC TAKUMAR 1:4/45-125mmはKマウントが発売される直前の1975年に発売されたもので、同じスペックのSMC PENTAX 1:4/45-125mm ZOOMが同じ年にKマウント化されたものが発売される。刻印の字体が異なるレンズが後期モデルとしてある。このレンズの特許は、特公昭51-26276（1972年出願1974年公開）で発明者は高橋泰夫氏である。推定であるが、刻印が異なるレンズの継続販売された最終モデルは恐らくガラス材が変更になっているのではないかと推定している。

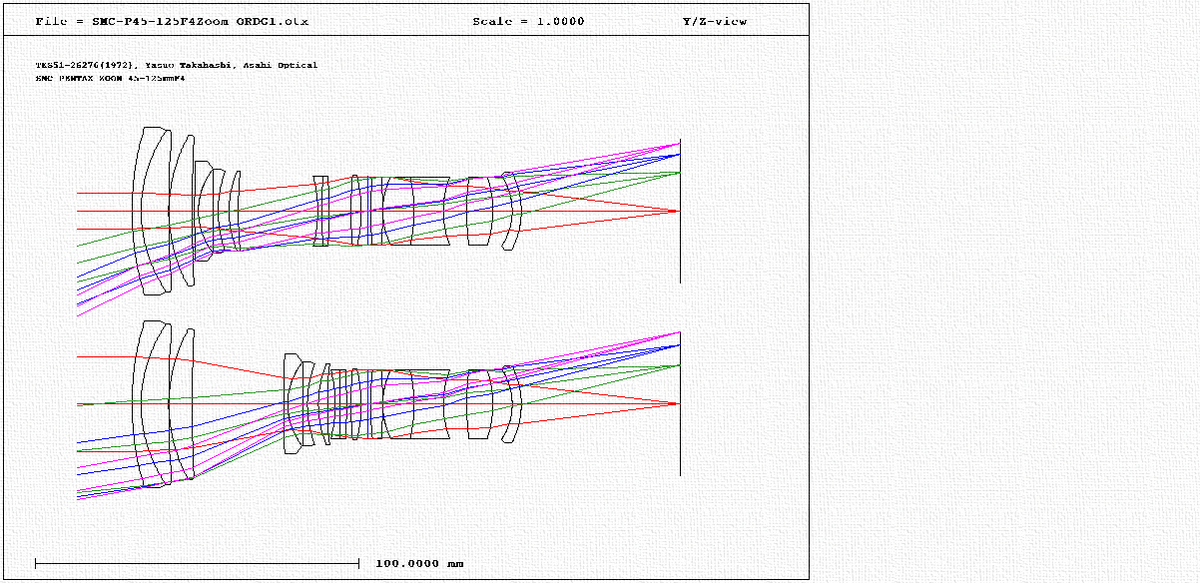

SMC TAKUMAR 1:4/45-125mmのレンズ構成図

上段が45mm時で、下段が125mm時である。次にGIFアニメーションでわかりやすくレンズの動きを示しておく。このレンズはいわゆる直進ズーム方式になっている。

SMC TAKUMAR 1:4/45-125mmのレンズ構成図

SMC TAKUMAR 1:4/45-125mmZOOMの収差図（縦）

SMC TAKUMAR 1:4/45-125mmZOOMの収差図（横）

Pos.1時が45mm側の収差で、Pos.2が125mm時の収差である。

SMC TAKUMAR 1:4/45-125mmZOOMの非点収差図

SMC TAKUMAR 1:4/45-125mmZOOMのLateral Color (倍率色収差)

SMC TAKUMAR 1:4/45-125mmZOOMの2nd Spectra

SMC TAKUMAR 1:4/45-125mmのスポットダイヤグラム

SMC TAKUMAR 1:4/45-125mmのスポットダイヤグラム

SMC TAKUMAR 1:4/45-125mmZOOMの幾何光学的MTF（7.5/15/30LPM）

SMC TAKUMAR 1:4/45-125mmの幾何光学的MTF（10/20/40LPM）

作例1 PENTAX LX, SMC PENTAX 1:4/45-125mmZOOM,
ILFORD DELTA400, PMK(1+2+100)20℃18分

作例2　PENTAX LX, SMC PENTAX 1:4/45-125mmZOOM,
ILFORD DELTA400, PMK(1+2+100)20℃18分

SMC TAKUMAR-ZOOM～SMC PENTAX ZOOM 1:4 45～125mm

大まかには恐らく３つの外観の違うのモデルが存在している。１つはTAKUMARバージョン。あと２つはPENTAXレンズは前期と後期モデルで刻印デザインが変更になったものの２つがある。
