SMC PENTAX-6X7 SHIFT 1:4.5/75mm & SMC PENTAX67 SHIFT 1:4.5/75mmの特許データについて
このレンズは、ペンタックス67用交換レンズの1本であり、TAKUMAR/6X7レンズシリーズからPENTAX-6X7レンズシリーズにラインナップが変わった時に発売された新しい設計の特殊レンズの1本である。特徴としてシフト機構により、ライズやダウンが行うことが可能なもので、このシフト機能のため自動絞り機構はなくクリックストップ式のマニュアル絞り機構の8群9枚構成のレトロフォーカス型レンズとなっている。
このレンズの設計は旭光学工業の小林公一氏の特公昭54-99427（出願1978年）の実施例１であると推定される。

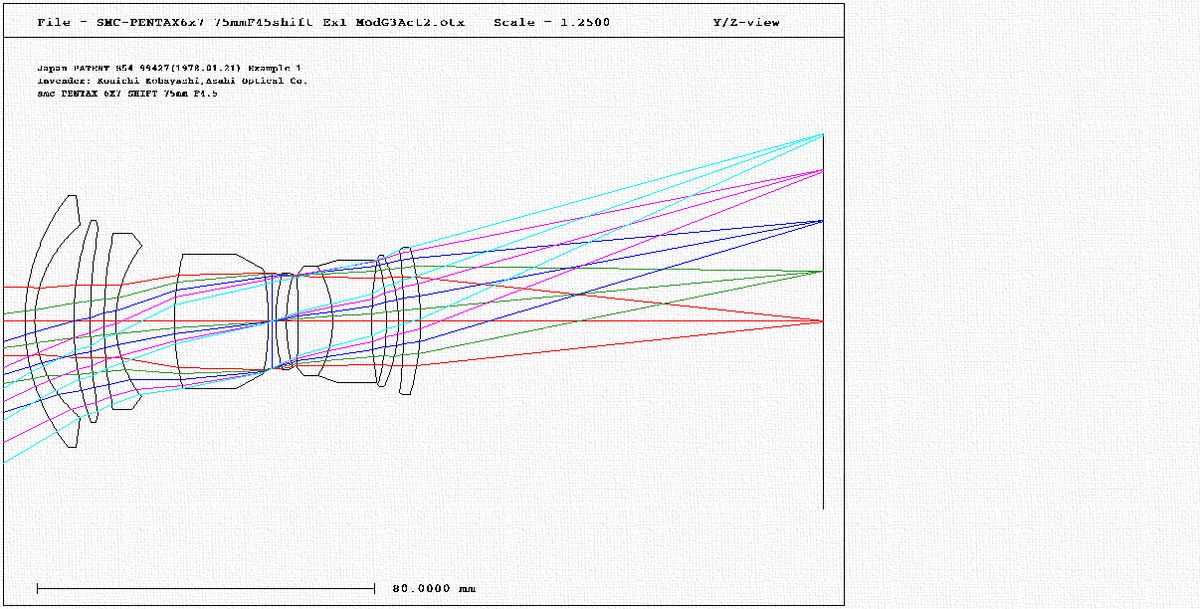

SMC PENTAX-6X7 SHIFT 1:4.5/75mmのレンズ構成図
SMC PENTAX-6X7 SHIFT 1:4.5/75mmの球面収差・像面湾曲収差・歪曲収差図
SMC PENTAX-6X7 SHIFT 1:4.5 75mmの収差図（横）
SMC PENTAX-6X7 SHIFT 1:4.5 75mmの非点収差図
SMC PENTAX-6X7 SHIFT 1:4.5 75mmのLateral Color(倍率色収差)
SMC PENTAX-6X7 SHIFT 1:4.5/75mmのスポットダイヤグラム（波長毎）
SMC PENTAX-6X7 SHIFT 1:4.5/75mmのスポットダイヤグラム（F4.5開放）
このレンズはシフトする際はF8以上に絞るように取扱説明書に記載されているので、次ぐから順次絞ったときのスポットダイヤグラムを示す。
SMC PENTAX-6X7 SHIFT 1:4.5/75mmのスポットダイヤグラム（F8）
SMC PENTAX-6X7 SHIFT 1:4.5/75mmのスポットダイヤグラム（絞り変化開放からF16）
SMC PENTAX-6X7 SHIFT 1:4.5 75mmの幾何光学的MTF（7.5/15/30LPM）
SMC PENTAX-6X7 SHIFT 1:4.5/75mmの幾何光学的MTF（10/20/40LPM）
