SMC PENTAX-A645 MACRO 1:4 120mmの特許について
本レンズはPENTAX 645シリーズの最初のマクロレンズであるSMC PENTAX-A645 MACRO 1:4 120mmの特許は、旭光学工業の伊藤孝之氏設計の特公昭61-238010（1985年出願）の実施例２と推定される。
SMC PENTAX-A645 MACRO 1:4 120mmレンズ構成図
第１レンズはメニスカス凸レンズ、第２レンズはメニスカス凸レンズと第３レンズはメニスカス凹レンズを貼り合わせて第２群をなし、第４レンズはメニスカス凸レンズ、第５レンズはメニスカス凹レンズと第６レンズはメニスカス凸レンズを貼り合わせて第４群をなし、ここまでで前群を形成している。絞りを介して、第７レンズ凹レンズと第８レンズのメニスカス凹レンズとなり、この第７レンズと第８レンズがピント調整機能を有するいわゆるフリーシステムとなる部分である。その後第９レンズのメニスカス凸レンズからなる７群９枚構成のマクロレンズとなっている。

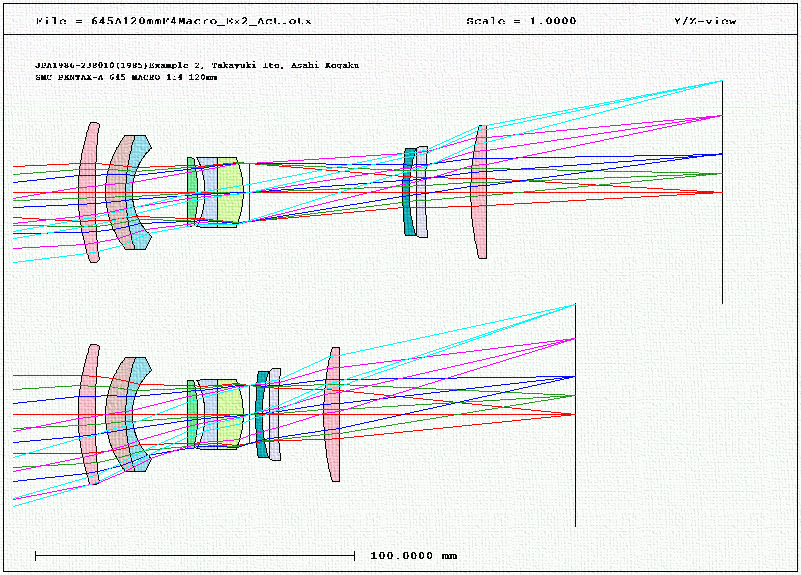

SMC PENTAX-A645 MACRO 1:4 120mmのレンズの動き
フリーシステムの動作はこのようになっている。図の下が無限大時である。上が最短撮影時である。
SMC PENTAX-A645 MACRO 1:4 120mmの収差図（縦）
SMC PENTAX-A645 MACRO 1:4 120mmの収差図（横）
SMC PENTAX-A645 MACRO 1:4 120mmの非点収差図
SMC PENTAX-A645 MACRO 1:4 120mmのLateral Color(倍率の色収差)
SMC PENTAX-A645 MACRO 1:4 120mmの2nd.Spectra
SMC PENTAX-A645 MACRO 1:4 120mmのスポットダイヤグラム
SMC PENTAX-A645 MACRO 1:4 120mmの波長毎のスポットダイヤグラム
SMC PENTAX-A645 MACRO 1:4 120mmの波長毎のスポット径の像高変化
SMC PENTAX-A645 MACRO 1:4 120mmの幾何光学的MTF(7.5/15/30LPM)
SMC PENTAX-A645 MACRO 1:4 120mmの幾何光学的MTF(10/20/40LPM)
