SMC PENTAX-FA★ 300mm F2.8 ED[IF]の特許データについて

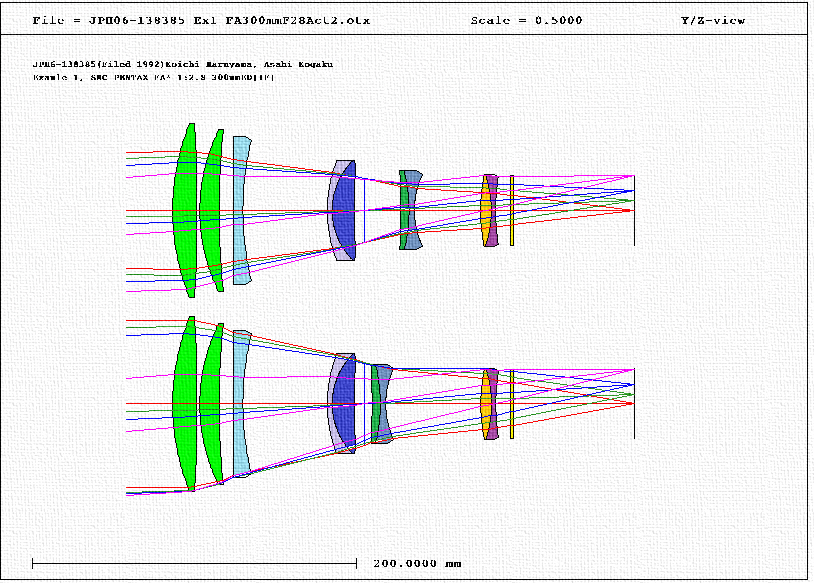

このレンズはFAシリーズの高級レンズシリーズの特徴的なデザインである銀鏡筒のスターレンズの内の1本である。本レンズは旭光学工業の丸山晃一氏設計の特開平6-138385（1992年出願）の実施例１と推定される。
本レンズは４つのレンズ群と１つのフィルタ群で構成される7群10枚構成の大口径望遠レンズである。第１レンズ群は第1レンズとしてEDガラスを使用した両凸レンズ、第2レンズとしてEDガラスを使用したメニスカス凸レンズ、第３レンズとして両凹レンズの３枚から第１レンズ群が構成される。次に、第２レンズ群として、第４レンズのメニスカス凹レンズと第５レンズの平凸レンズから第４群の正のパワーを持つ貼り合わせレンズが構成され、ここまでが第２レンズ群である。ここまでがいわゆる前群を構成し、絞りを介して、第６レンズ以降が後群となる。後群の最初が第３レンズ群であり、第5群として第6レンズはメニスカス凸レンズ（像面側に凸）と第7レンズは両凹レンズからなる第5群の負のパワーを持つ貼り合わせレンズが第3レンズ群を形成し、このレンズが前後に移動してピント調整を行う機構であるいわゆるインナーフォーカス方式レンズとして動作する。
第4レンズ群は、第8レンズが両凸レンズで第9レンズが両凹レンズからなり、第６群の正のパワーを持つ貼り合わせレンズを形成している。最後はフィルタボックスに取り付ける43mmのフィルタ群からなる。本レンズのパワー配置は、++-（-+）｜（-+）（+-）０さらに貼り合わせ部分を書き換えると++-（+）｜（-）（+）0となっている。本レンズはフィルタボックスにフィルタを入れた設計となっているため、レンズ構成枚数表記にはこのフィルタが含まれている。前面のフィルタ径は112mmである。望遠比は0.95である。
（修正）特許の最短撮影距離が1.5ｍ相当でしたので、実際の製品は２ｍであることから２ｍのデータ推定値に変更しました。
