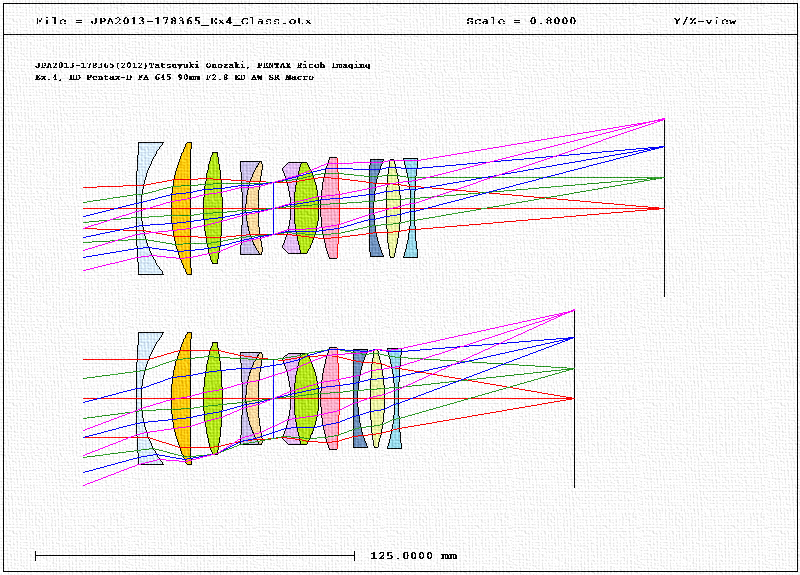

2024-01-03 (110)HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの特許データについて PENTAX-645 Digital HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの特許データについて HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRはPENTAX 645Dシリーズ用のマクロレンズの高性能レンズであり、EDガラス2枚と非球面レンズ1枚を使用した9群11枚構成のレンズである。本レンズの特許はペンタックスイメージングの小野崎龍之氏設計の特開2013-178365(出願2012年)の実施例4と推定される。 HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRのレンズ構成図(下:∞時、上:最短時) HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの収差図(縦) HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの収差図(横) HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの非点収差図 HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRのLateral Color(倍率色収差) HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの2nd.Spectra HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRスポットダイヤグラム HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの波長毎のスポットダイヤグラム HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの波長毎スポット径の像高変化 HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの幾何光学的MTF(7.5/15/30LPM) HD PENTAX-D FA645 MACRO 90mmF2.8ED AW SRの幾何光学的MTF(10/20/40LPM)
