(12)smc PENTAX FA 1:4 200mmMACROの特許

smc PENTAX FA 1:4 200mmMACRO

本レンズの特許は特開2001-21798（出願1999年公開2001年）の旭光学工業時代の泉水隆之氏によるものである。FA35mmF2ALの設計者と同じである。

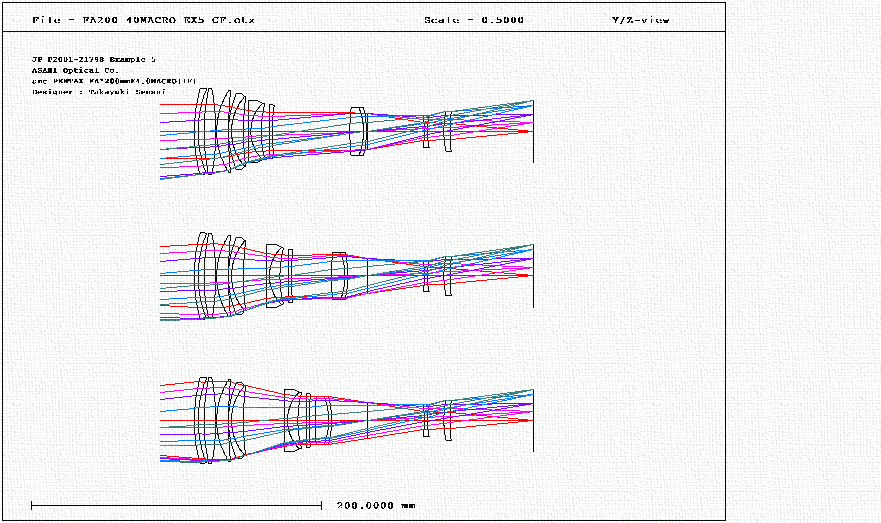

smc PENTAX 1:4 200mmMACROの構成図

このレンズはインナーフォーカス式のなっていますので、わかりやすいように無限遠から1/2倍・等倍近接撮影までのレンズの動きをGIFアニメーションで示しておきます。

smc PENTAX 1:4 200mmMACROの構成図GIF

球面収差・像面湾曲収差・歪曲収差図（∞時、1/2倍時、等倍時）

スポットダイヤグラム（∞時、1/2倍時、等倍時）

スポットダイヤグラム（∞時、1/2倍時、等倍時）

MTF（∞時、1/2倍時、等倍時）
