SMC PENTAX 1:3.5 18mmの特許データについて

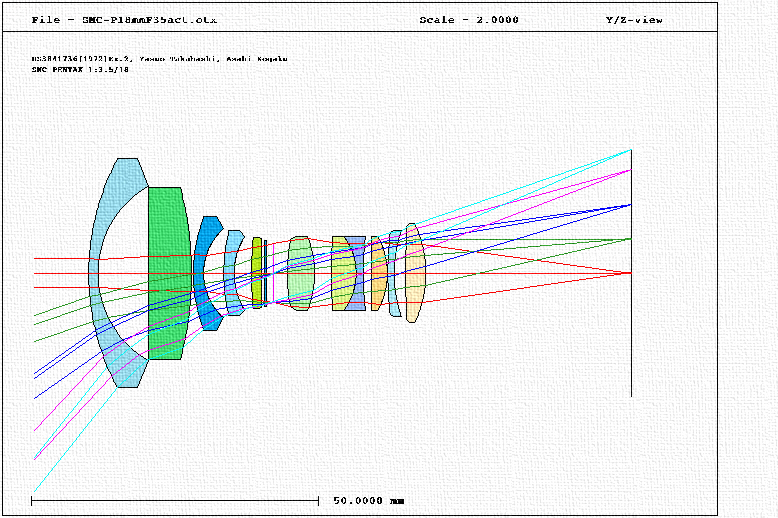

SMC PENTAX 1:3.5 18mmはタクマーレンズ時代には存在しない焦点距離のレンズである。しかも小型化されたMレンズ時代とはコンセプトも異なるため、1975年に登場したKシリーズ用レンズの１本であり、非常に製造本数も少なく今となっては貴重な焦点距離の超広角レンズとなっている。このレンズの特許はUS3841736=日本特開昭49-12823（1972年出願1974年公開）日本特許第852365号で発明者は旭光学工業の高橋康夫氏である。このレンズ構成は11群12枚構成の実施例２が製品と近い構成であるのでこの実施例２のデータを示す。
第１レンズがメニスカス凹レンズ、第２レンズがメニスカス凸レンス、第３レンズがメニスカス凹レンズ、第４レンズがメニスカス凹レンズで構成される前群レンズ群となっている。第５レンズ以降がこのレンズではマスタレンズ群となっているレトロフォーカスレンズ構成をなしている。第６群はフィルタで、本レンズでは４種内蔵レンズとなっていて、このフィルタにはUVがなく通常はSKYLIGHTを用いることになる。特許では内蔵フィルタの記載がないので、実施例２のデータにフィルタを追加して計算している。また、絞り位置の記載もないので、内蔵フィルタの後ろ側に絞りを配置している。このレンズは刻印の違いで前後期モデルの２種が存在している。下に示した筆者のものはsmcと小文字から始まる後期モデルである。
球面収差は色収差が大きいが、各波長でプロファイルが似ていて、やや負修正気味である。さらに、非点収差も大きく、本ソフトでは周辺でうまく計算できないため図示しないが倍率の色収差がかなり大きい。このため、周辺は色滲みが目立つ像を示すことが予想される。
このレンズがこれで製造終了した理由は、MTF図を見るとわかるかと思う。超広角レンズであるが、MTF特性もよくなくコントラストが全体に低下して甘い像を示すからである。
一応、作例を示しておく。
デジタル一眼レフだとCMOS素子のマイクロレンズが配置されているために、このレンズはデジタル用の光学系ではないために、周辺減光が目立つことがわかる。コントラストも低いことがフィルムより顕著にわかるかと思う。
