Voigtländer 35mmF4 Retro-focus Wide angle lensの特許その1
今回の特許はVoigtländer社レトロフォーカスレンズの特許US2746351には4つのレンズ構成図が記載されている。その中の1例であるFig.2のマスターレンズがトリプレット型レンズについて今回はデータを示します。設計はAlbrecht W.Tronnier氏である。
これは4群4枚構成で一番レンズ構成枚数が少ないレトロフォーカス型レンズとして知られている形式になる。

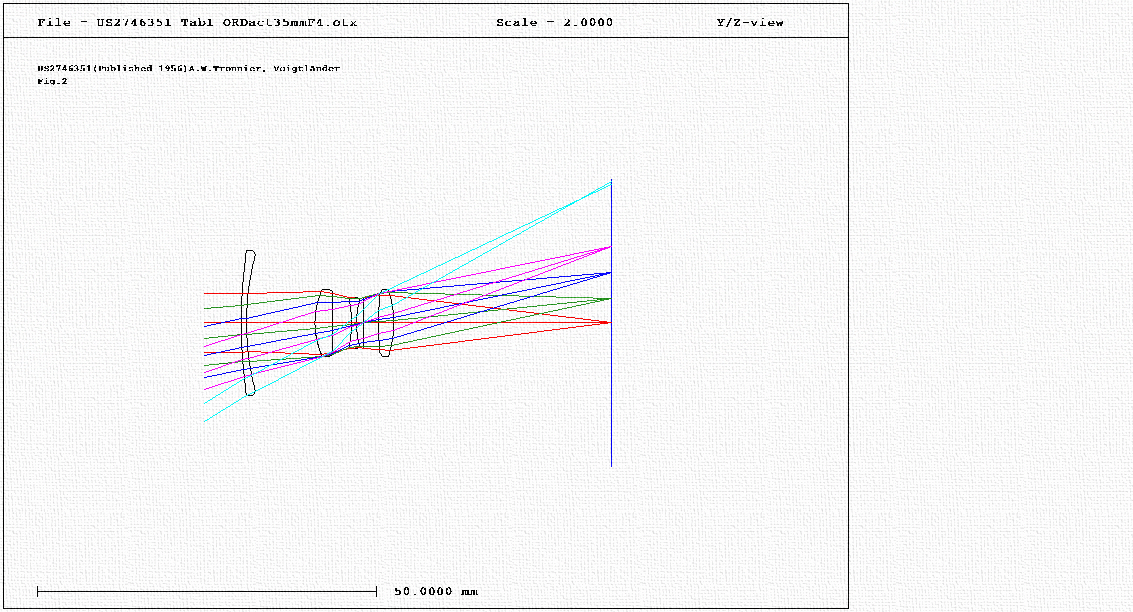

Voigtländer 35mmF4 Retro-focus Wide angle lensのFig.2の構成図
ちなみにバックフォーカスは35mm時32mmしかありません。一眼レフにこのままの設計値では使えるマウントが少ないと思います。少なくともM42マウントではミラーに当たってしまうでしょう。
Voigtländer 35mmF4 Retro-focus Wide angle lensのFig.2の収差図
Voigtländer 35mmF4 Retro-focus Wide angle lensのFig.2の収差図（横）
Voigtländer 35mmF4 Retro-focus Wide angle lensのFig.2の非点収差図
Voigtländer 35mmF4 Retro-focus Wide angle lensのFig.2の2nd.Spectra
Voigtländer 35mmF4 Retro-focus Wide angle lensのスポットダイヤグラム
Voigtländer 35mmF4 Retro-focus Wide angle lensのスポットダイヤグラム
Voigtländer 35mmF4 Retro-focus Wide angle lensの幾何光学的MTF(7.5/15/30LPM)
Voigtländer 35mmF4 Retro-focus Wide angle lensの幾何光学的MTF（10/20/40LPM）
