Super-TAKUMAR/6X7 1:4.5/75の特許データについて

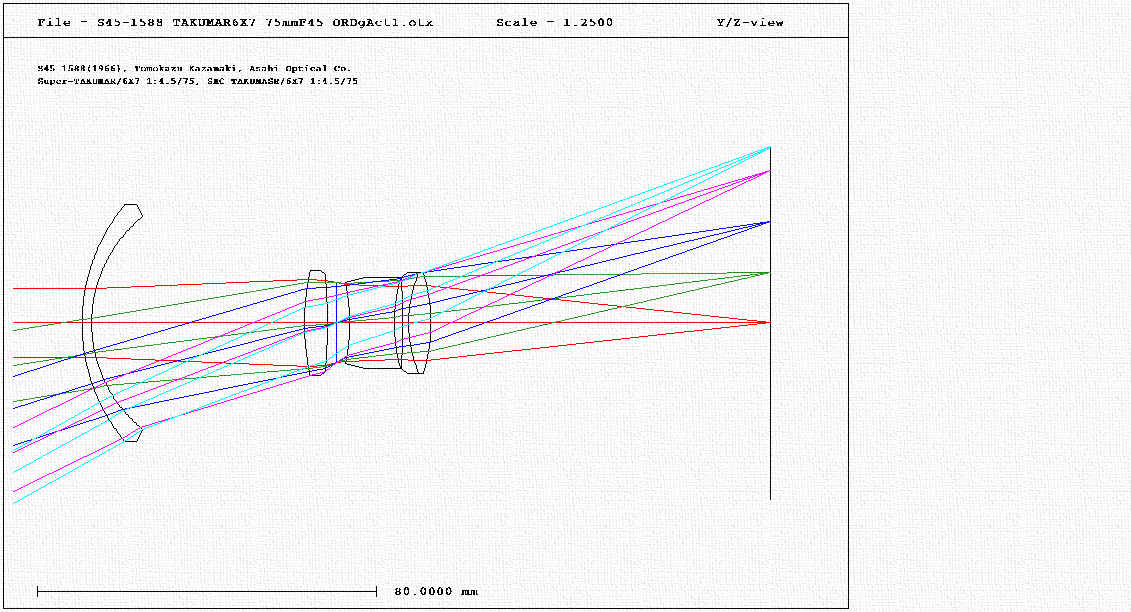

前回までにAngeniuexとVoigtländerの草創期のレトロフォーカスレンズの特許をご紹介しました。理由は今回紹介するレトロフォーカス型広角レンズの旭光学工業の最初の特許はこのPENTAX6X7用レンズの特許である特公昭45-1588(出願1966年)の風巻友一氏設計のものである。この特許のレンズは、Super-TAKUMAR/6X7 1:4.5/75の設計と考えられる。このレンズは超ロングセラーで、ガラス種の環境対応等を経て微修正を重ねてSMC PENTAX 67 1:4.5/75まで継承されました。レンズ構成は4群5枚となっていて、マスタレンズ部分はテッサー型レトロフォーカスレンズとなる。このため、風巻氏のこの特許には引用文献としてUS2746351が記載されている。この特許が前回紹介したVoigtländerのテッサータイプのレトロフォーカスを改良しているものであるからだ。ご存知のようにペンタックス6x7カメラはフランジバック長が84.95mmと長く、レンズ設計者泣かせと言われていたからで、当時の設計技術を投入したレンズ群なのである。構成図を見るとわかるが、第3レンズが非常に長い光路長の凹レンズを使用しているのが特徴となっている。
バックフォーカス長は79.979mmとなっている。
ASAHI PENTAX6X7Mup, Super-Multi-Coated TAKUMAR/6X7 1:4.5/75, Rollei RETRO80S film, PMK(1+2+100) develper 20℃13min..
ASAHI PENTAX6X7Mup, Super-Multi-Coated TAKUMAR/6X7 1:4.5/75, Rollei RETRO80S film, PMK(1+2+100) develper 20℃13min..
