Ai Nikkor 180mm F2.8EDの特許データについて

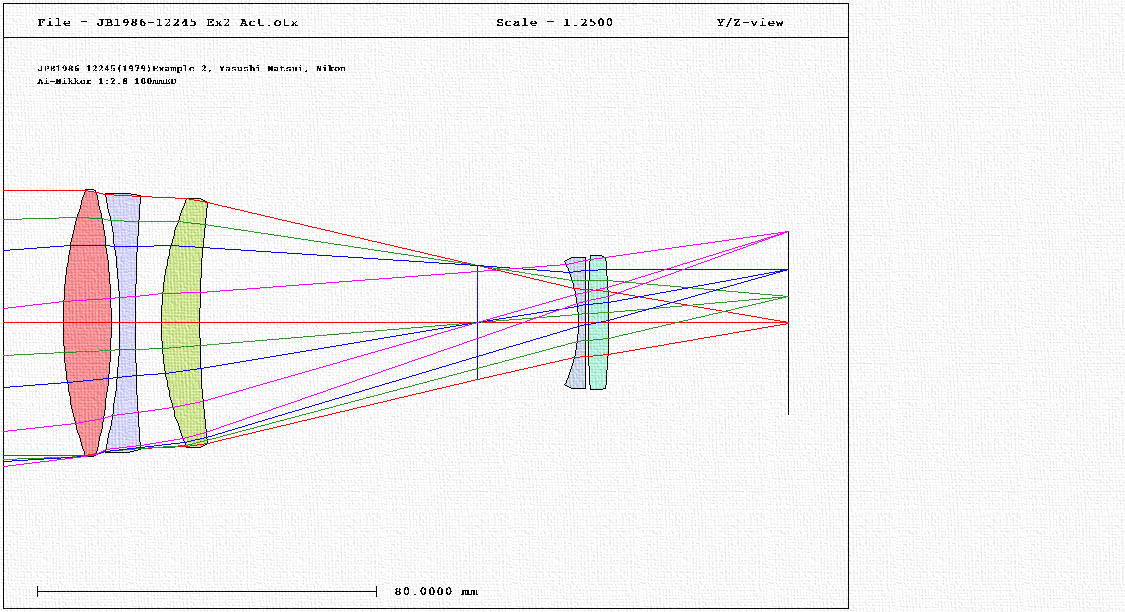

AI Nikkor 180mmF2.8EDの特許は、日本光学工業（当時：現・ニコン）の松井 靖氏設計の 特開昭55-163510の実施例２ではないかと推定される。以前私のホームページでは構成図がわからず判断に迷って実施例１で公開していたが、この度見直したところ、実施例２が近いことがわかった。実施例１だとニコンのホームページの第５レンズの厚みが違うことがわかり、実施例３はレンズの配置が合わず実施例２がいちばん近いことが判明したことと、更にペッツバール和が一番小さいのが実施例２であったことにより、実施例２を採用しました。この特許の参考文献としては、４つの先行技術特許が掲載されています。１）特開昭51-43918（日本光学工業）、２）特開昭51-43920（日本光学工業）、３）特公昭30-008036（風巻友一氏・近藤文雄氏）、４）特公昭45-037385（オリンパス光学）が掲載されている。このデータを元にOpTalixLTで計算した結果を示します。
第1レンズがEDレンズであるが、今回数値が一番近い光ガラス社のEDガラスをアサインしてみた。ガラスは5群5枚構成で全部違うものが使用されいる。パワー構成は、+-+の前群、絞りを介して、-+の後群を形成している。+-+｜-+構成である。望遠比は0.95である。
