HD PENTAX-DA 70mmF2.4Limitedレンズの特許について
このレンズは現行品APS-Cサイズ一眼レフ用であり、Limitedシリーズの内の1本である。特許はペンタックス株式会社（当時）の小織雅和氏設計の特開2007-264172（2006年出願）実施例3と推定される。
正のパワーの前群と、絞りと、正のパワーの後群とからなり、前群は、物体側から順に、正の第１ レンズ 、正の第２ レンズ 及び負の第３ レンズからなり、後群は、物体側から順に、負の第４ レンズと正の第５ レンズの接合レンズ、及び正の第６ レンズ からなる中望遠レンズ（APS-Cサイズ用）である。
改めてパワー配置を記すと++-｜（-）+となっている5群6枚構成のレンズで、可変絞りは第3群と第4群の間にあり、第4群と第6群の間に固定絞りが配置された構成になっている。固定絞り環を配置することを記載しているレンズを私は初めて見たものである。

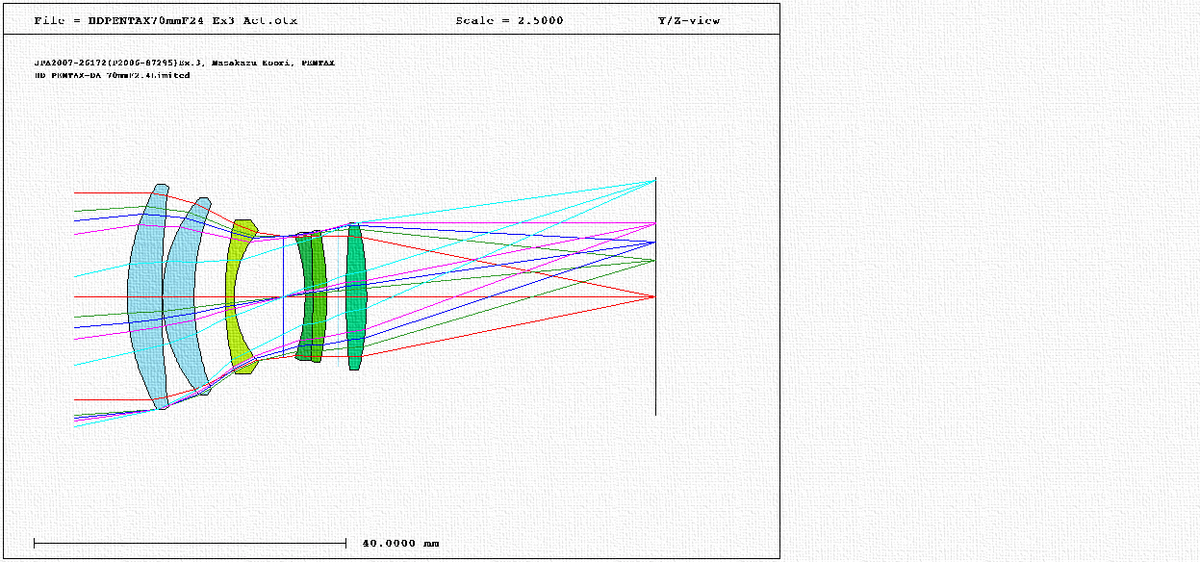

HD PENTAX-DA 70mmF2.4Limitedレンズ構成図
HD PENTAX-DA 70mmF2.4Limitedの球面収差・像面湾曲収差・歪曲収差図
HD PENTAX-DA 70mmF2.4Limitedの収差図（横）
HD PENTAX-DA 70mmF2.4Limitedの非点収差図
HD PENTAX-DA 70mmF2.4LimitedのLateral Color 倍率色収差
HD PENTAX-DA 70mmF2.4Limitedの2nd Spectra
HD PENTAX-DA 70mmF2.4Limitedのスポットダイヤグラム
HD PENTAX-DA 70mmF2.4Limitedのスポットダイヤグラム（波長毎）
HD PENTAX-DA 70mmF2.4Limitedのスポットダイヤグラム（焦点面移動）
HD PENTAX-DA 70mmF2.4Limitedの幾何光学的MTF(10/20/40LPM)
HD PENTAX-DA 70mmF2.4Limitedの幾何光学的MTF図（7.5/15/30LPM）
